VİSİO İLE SÜREÇ HARİTASI: AKIŞ DİYAGRAMI STANDARDI VE NOTASYON

Kurumsal dünyada süreçler çoğu zaman “herkesin bildiği ama kimsenin aynı anlatmadığı” bir alandır. Bir ekip için basit görünen onay akışı, başka bir ekip için karmaşık bir labirente dönüşebilir. İşte tam bu noktada, Visio ile hazırlanmış net bir süreç haritası; toplantı sayısını azaltan, yanlış anlaşılmaları önleyen ve operasyonel riskleri görünür kılan güçlü bir araç haline gelir.

Bu makalede Visio ile süreç haritası çıkarırken hangi akış diyagramı standardını seçmeniz gerektiğini, hangi notasyonun hangi senaryoya uygun olduğunu ve en sık yapılan hataları adım adım ele alacağız. Amacımız “şekil çizmek” değil; karar vericilerin okuyabildiği, geliştiricilerin uygulayabildiği ve denetim ekiplerinin referans alabileceği bir dokümantasyon üretmek.

Üstelik bunu yaparken karmaşık jargonla boğmadan, pratik bir yaklaşımla ilerleyeceğiz. Süreç haritası yalnızca bir görsel değil; aynı zamanda kapsam, sorumluluk, kontrol noktaları ve ölçüm mantığının tek sayfada toplanmış halidir.

Visio ile Süreç Haritası Neden Standart İster?

Visio, diyagram çizmek için oldukça esnek bir araçtır. Ancak bu esneklik, standart kullanılmadığında hızla bir probleme dönüşür: Her ekip kendi sembol setini, kendi renklerini ve kendi “ok yönü” mantığını uydurur. Sonuç olarak süreç haritası, bilgi paylaşımı yerine yeni bir yorumlama yükü yaratır.

Kurumsal ölçekte hedef, tek bir kişinin çizdiği diyagramın başka bir departman tarafından hiç açıklama almadan anlaşılabilmesidir. Bu yüzden akış diyagramı standardı, yalnızca estetik değil; ortak dil oluşturma meselesidir.

Standart bir yaklaşımın sağladığı en önemli kazanımlar:

• Süreç adımlarında tutarlılık ve hızlı okuma
• Denetim ve uyumluluk için net iz bırakma
• İyileştirme çalışmalarında darboğazları daha kolay görme
• Yeni çalışanların süreçleri daha hızlı öğrenmesi
• Yazılım geliştirme ekipleri için daha net iş kuralları

Akış Diyagramı Standardı Seçimi: Flowchart mı, BPMN mi?

Visio’da süreç modelleme yaparken iki ana yol vardır: klasik akış diyagramı (flowchart) ve BPMN yaklaşımı. Burada kritik nokta şudur: Her süreç BPMN gerektirmez. Bazı süreçlerde BPMN kullanmak, anlaşılabilirliği artırmak yerine karmaşıklığı yükseltir.

Klasik Flowchart Ne Zaman Daha Doğru?

Flowchart yaklaşımı, özellikle operasyon ekiplerinin ve iş birimlerinin yoğun olduğu ortamlarda daha hızlı kabul görür. Semboller basittir, okuma eğrisi düşüktür. Onay akışları, basit karar noktaları ve departmanlar arası handoff içeren süreçlerde yeterlidir.

BPMN Ne Zaman Gerekli Olur?

BPMN, süreçte paralel akışlar, olay tetikleyicileri, zamanlayıcılar, hata yakalama ve entegrasyon senaryoları gibi daha teknik detaylar varsa anlam kazanır. Özellikle süreç otomasyonu (workflow engine) hedefleniyorsa BPMN daha güçlü bir çerçeve sunar.

Karar verirken şu soruyu sorun: “Bu diyagram sadece anlaşılmak için mi, yoksa bir otomasyon tasarımına girdi mi olacak?” Eğer ikinci ihtimal ağır basıyorsa BPMN tarafı düşünülmelidir.

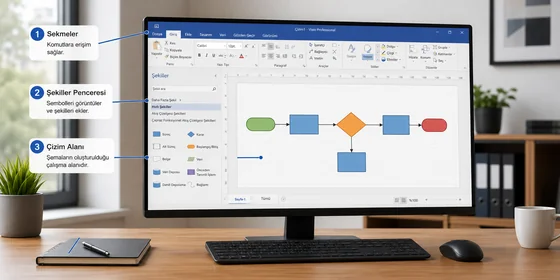

Visio’da Temel Notasyon: Sembol Seti ve Okunabilirlik Kuralları

Bir süreç haritasının başarısı, kullanılan sembollerden çok sembollerin tutarlı kullanımına bağlıdır. Visio’da genellikle şu temel şekiller üzerinden ilerlenir:

Başlangıç / Bitiş (Terminator) Kullanımı

Her süreç mutlaka bir başlangıç ve bir bitişe sahip olmalıdır. Bitiş noktasını belirsiz bırakan diyagramlar, “bu iş nerede tamamlanıyor?” sorusunu doğurur. Terminator şekli, özellikle denetim ve SLA tanımları için kritik bir referanstır.

İş Adımı (Process) ve Alt Süreç (Subprocess)

İş adımı kutuları, süreçteki aksiyonları temsil eder. Ancak 15-20 kutu üst üste geldiğinde diyagram hızla okunmaz hale gelir. Bu noktada alt süreç yaklaşımı devreye girer: Bir kutuyu “alt süreç” olarak işaretleyip detayını ayrı bir sayfada açmak, hem okunabilirliği hem de sürdürülebilirliği artırır.

Karar Noktaları (Decision) ve Evet/Hayır Etiketleri

Karar elması, süreçteki dallanmayı temsil eder. En sık yapılan hata, okların üzerine “Evet/Hayır” yerine belirsiz ifadeler yazmaktır. Kurumsal süreçlerde karar noktaları, ölçülebilir ve doğrulanabilir olmalıdır. Örneğin “Uygun mu?” yerine “Limit aşıldı mı?” gibi net bir ifade seçmek daha sağlıklıdır.

Swimlane Diyagramı ile Sorumlulukları Netleştirme

Bir süreç haritası yalnızca adımları değil, sorumlulukları da göstermelidir. İşte burada swimlane (kulvar) yaklaşımı devreye girer. Swimlane diyagramı, her adımı ilgili rolün veya departmanın şeridi içinde göstererek “kim yapıyor?” sorusunu otomatik cevaplar.

Rol Bazlı mı, Departman Bazlı mı?

Kulvarları departman bazlı yapmak daha yaygındır; ancak bazı organizasyonlarda rol bazlı (Süreç Sahibi, Operasyon, BT, Finans) model daha iyi çalışır. Buradaki seçim, süreçlerin organizasyon yapısına göre değiştiği gerçeğini yansıtır.

RACI Mantığı ile Birlikte Kullanım

Süreç haritası tek başına her sorumluluğu netleştirmeyebilir. Bu durumda RACI yaklaşımıyla (Responsible, Accountable, Consulted, Informed) süreç adımlarının sorumluluk matrisi çıkarılabilir. Visio diyagramına küçük bir not alanı eklemek, kritik adımlar için RACI bilgisini görünür kılar.

Kurumsal Dokümantasyon İçin Visio Sayfa Tasarımı

Visio ile süreç modelleme yaparken teknik doğruluk kadar sunum da önemlidir. Çünkü diyagram, genellikle PDF olarak paylaşılır, Confluence’a gömülür veya denetim dokümanına eklenir. Bu yüzden sayfa tasarımı “güzel görünsün” diye değil, sürdürülebilir olsun diye yapılır.

Izgara, Hizalama ve Boşluk Yönetimi

Okunabilir diyagramların ortak özelliği şudur: Şekiller hizalıdır, boşluklar tutarlıdır ve oklar birbirine girmeden akar. Visio’nun Align/Distribute araçlarını kullanmak, amatör görünümü ortadan kaldırır.

Renk Kullanımı: Az, Anlamlı ve Tekdüze

Renk, süreçte “kritik kontrol noktası” veya “otomasyon adımı” gibi anlamlar taşıyabilir. Ancak her kutuyu farklı renge boyamak, görsel gürültü yaratır. İyi bir pratik: Varsayılan olarak tek renk kullanmak, yalnızca istisnaları renkle vurgulamak.

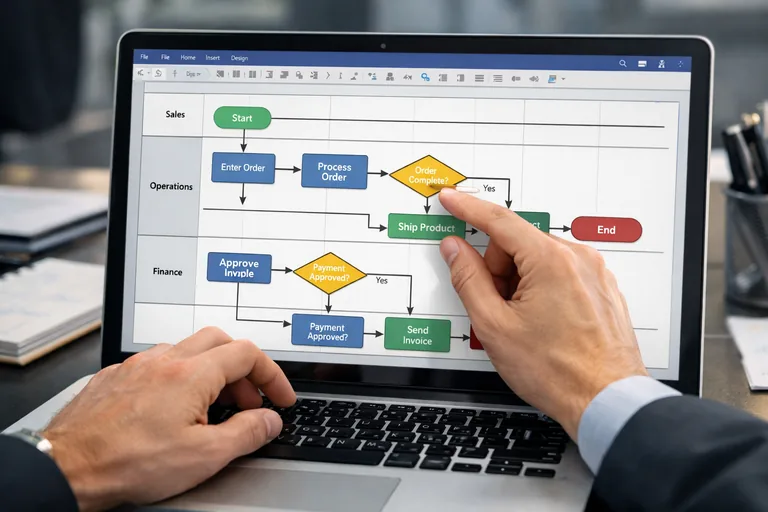

Visio’da Süreç Haritası İçin Pratik Şablon Yaklaşımı

Kurumsal ekiplerde en büyük zaman kaybı, her süreç için sıfırdan diyagram çizilmesidir. Oysa Visio’da şablon yaklaşımı ile süreç haritası standardı oluşturmak mümkündür. Böylece her yeni süreç aynı görünür, aynı notasyonla ilerler ve kurumsal hafıza oluşur.

Şablon İçeriğinde Olması Gereken Alanlar

İyi bir süreç haritası şablonunda şu alanlar bulunur:

1. Süreç adı ve versiyon bilgisi
2. Süreç sahibi ve ilgili ekipler
3. Başlangıç tetikleyicisi ve bitiş kriteri
4. İlgili sistemler ve entegrasyon noktaları
5. Kontrol noktaları ve metrikler

Versiyonlama ve Değişiklik Takibi

Visio dosyaları çoğu zaman e-posta ile dolaşır ve “son_final_v3” gibi isimlere dönüşür. Bu sürdürülebilir değildir. En iyi yaklaşım, dosyayı merkezi bir yerde tutmak ve versiyon bilgisini diyagramın üst bölümünde net şekilde belirtmektir.

Akış Diyagramı Notasyonunda En Sık Yapılan Hatalar

Visio ile süreç haritası hazırlarken yapılan hatalar genellikle aynı yerlerde tekrar eder. Bu hataları bilmek, daha baştan daha kaliteli çıktı üretmenizi sağlar.

Çok Fazla Detay: Diyagramın Okunamaz Hale Gelmesi

Bir süreç haritası, işin her mikro adımını göstermek zorunda değildir. “Sisteme giriş yap, menüden şuraya tıkla” gibi detaylar, süreç diyagramı değil kullanım kılavuzu konusudur. Süreç haritası, adımların mantığını ve sorumlulukları gösterir.

Belirsiz Karar Noktaları ve Etiketsiz Oklar

Karar elmasından çıkan okların etiketlenmemesi, diyagramı yorumlanabilir hale getirir. Kurumsal dokümantasyonda yorum değil, netlik istenir. Bu yüzden her karar dalı açık bir koşulla tanımlanmalıdır.

Visio ile Süreç Haritasını Yazılım Ekibine Aktarılabilir Hale Getirmek

Birçok organizasyonda süreç haritası yalnızca operasyonel bir doküman değildir. Yazılım geliştirme ekipleri bu diyagramlardan iş kurallarını, entegrasyon adımlarını ve otomasyon fırsatlarını çıkarır. Bu yüzden diyagramın geliştiriciye “işe yarar” bilgi taşıması önemlidir.

Sistem Etiketleri ve Entegrasyon Noktaları

Bir adım bir sistemde gerçekleşiyorsa (ERP, CRM, ITSM, DMS), kutunun içinde veya yanında bunu belirtmek çok değerlidir. Böylece süreç analizi sırasında hangi sistemin darboğaz yarattığı veya hangi entegrasyonun kritik olduğu hızlıca görülür.

Kontrol Noktaları: SLA, Onay ve Loglama

Süreçteki onay adımları ve kontrol noktaları, genellikle riskin toplandığı yerlerdir. Bu adımların yanında “SLA: 2 iş günü” veya “Log zorunlu” gibi notlar bulunması, süreç dokümantasyonunu operasyonel bir rehbere dönüştürür.

Örnek: Basit Onay Süreci İçin Notasyon Rehberi

Aşağıdaki örnek, klasik bir “talep oluşturma ve onay” sürecinde notasyonun nasıl okunabilir tutulacağını gösterir. Bu örnek, özellikle ITSM veya satın alma süreçlerinde sık görülür.

Başlangıç: Talep açılır
  |
  v
[Process] Talep formu doldurulur
  |
  v
[Decision] Bütçe limiti aşıldı mı?
  |-- Evet --> [Process] Finans onayı alınır --> [Decision] Onaylandı mı?
  |              |-- Hayır --> Bitiş: Talep reddedildi
  |              '-- Evet  --> [Process] Sipariş oluşturulur --> Bitiş: Tamamlandı
  |
  '-- Hayır --> [Process] Sipariş oluşturulur --> Bitiş: Tamamlandı

Örnek: Swimlane Yapısında Süreç Adımı Yazımı

Swimlane diyagramlarında adım isimleri, rolün yaptığı işi net biçimde ifade etmelidir. “Kontrol et” gibi muğlak ifadeler yerine, kontrolün amacını belirtmek daha doğrudur.

Kulvar: Operasyon
  - Talep kaydı açılır
  - Gerekli dokümanlar eklenir

Kulvar: Yönetici
  - Talep uygunluğu değerlendirilir
  - Onay / ret kararı verilir

Kulvar: Finans
  - Limit kontrolü yapılır
  - Bütçe onayı tamamlanır

Kulvar: BT
  - Sistem kaydı oluşturulur
  - Entegrasyon doğrulaması yapılır

Süreç Haritasını Kurumsal Standarda Dönüştürme Adımları

Tek bir süreç haritası çizmek faydalıdır; ancak asıl değer, bunu organizasyon standardına dönüştürmektir. Bunun için küçük ama etkili bir yol haritası uygulanabilir:

• Standart bir sembol seti belirlemek (flowchart veya BPMN)
• Swimlane kullanımını kurala bağlamak
• Şablon ve renk kurallarını dokümante etmek
• Versiyonlama ve yayın sürecini netleştirmek
• İç denetim / kalite ekibiyle ortak kontrol listesi oluşturmak

Bu noktada Visio kullanımını ekip içinde yaygınlaştırmak istiyorsanız, uygulamalı örneklerle ilerlemek en hızlı sonuç verir. İhtiyaç halinde Visio eğitimi ile ekiplerin aynı standardı konuşmasını sağlamak, süreç dokümantasyonunun kalitesini gözle görülür biçimde artırır.

Sonuç: Visio ile Süreç Haritası, Kurumsal Hafızanın Görsel Dili

Visio ile süreç haritası hazırlamak, sadece “akış çizmek” değildir. Doğru notasyon seçimi, tutarlı sembol kullanımı ve sorumlulukların swimlane ile görünür kılınması; diyagramı bir yönetim aracına dönüştürür.

Kurumsal ölçekte bakıldığında süreç haritaları; denetim, iyileştirme, otomasyon ve yazılım geliştirme ekipleri arasında ortak bir referans noktası sağlar. Akış diyagramı standardı ile çizilen her yeni süreç, organizasyonun bilgi birikimini kalıcı hale getirir ve gereksiz belirsizliği azaltır.

İyi bir süreç haritası, “bunu kim yapıyor?” ve “bu adım neden var?” sorularını sormadan anlaşılabilen süreç haritasıdır. Siz de Visio’da standardı oturttuğunuzda, süreçler yalnızca daha görünür değil; daha yönetilebilir hale gelir.
